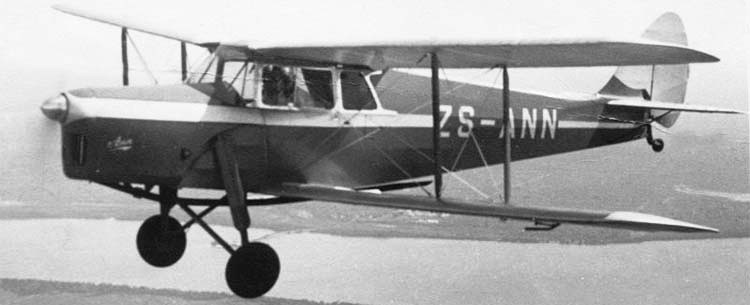

Авион Де Хевиланд DH.87B Хорнет Мот

Де Хевиланд DH.87 Хорнет Мот / De Heviland DH.87 Hornet Mot (енг.de Havilland DH.87 Hornet Moth) је енглески једномоторни, двоседи, двокрилни лаки авион, који се користио као спортски и школски авион, између два светска рата.

За време Другог светског рата РАФ је ове авионе са успехом користио као авионе за везу и патролне авионе за откривање подморница. Након рата, преостали авиони овог типа су се поново користили у цивилне сврхе. Авиони DH.87 Хорнет Мот су били поуздани и дуговечни авиони, 2015. године било је још регистрованих авиона овог типа који су у летном стању.

Пројектовање и развој

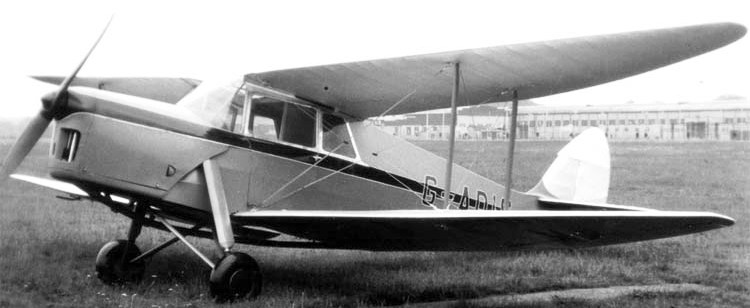

Авион Де Хевиланд DH.87А Хорнет Мот

Авион Де Хавиланд DH.87 Хорнет Мот је пројектовала компанија де Хавилланд 1934. као потенцијалну замену за свог веома успешаног школског авиона де Хавиланд Тајгер Мот.

Идеја је била да пилот и инструктор седе један поред другог и прате међусобне поступке и реакције и тиме олакшава обуку пилота. Затворена кабина имала је за циљ да се продужи време обуке тј. да обука што мање зависи од метеролошких услова.

Иако је то била концепција ближа модерним авионима за обуку, РАФ није био заинтересован за овај авион, па је он произвођен за приватне купце. Прототип је први пут полетео 9.05.1934. године.

Технички опис


Авион Де Хевиланд DH.87B Хорнет Мот

Мотор којим је био опремљен овај авион (de Havilland Gipsy Major четвороцилиндрични линијски ваздухом хлађени мотор) je имаo цилиндре окренуте на доле тако да се побољшао поглед пилота из кабине, уједно издувне цеви из мотора су заједничком цеви одведене испод трупа авиона тако да је избегнуто прљање кабинских прозора издувним гасовима и уљем из мотора а и смањена је бука и повећан конфор посаде у кабини авиона. Авион је покретала двокрака дрвена вучна елиса фиксног корака.

Труп авиона је био правоугаоног попречног пресека. Имао је пространу кабину са равним зидовима и великим прозорима. Кров кабине је био застакљен тако да је посада авиона имала стварно изванредну прегледност околине авиона. Са сваке стране кабине су постојала врата која су омогућавала лак улаз и излаз посаде у и из кабине. Носећа конструкција авиона је била дрвена а облога кабине је од дрвеног шпера. Мотор је обложен алуминијумским лимом а остатак дела трупа импрегнираним платном.

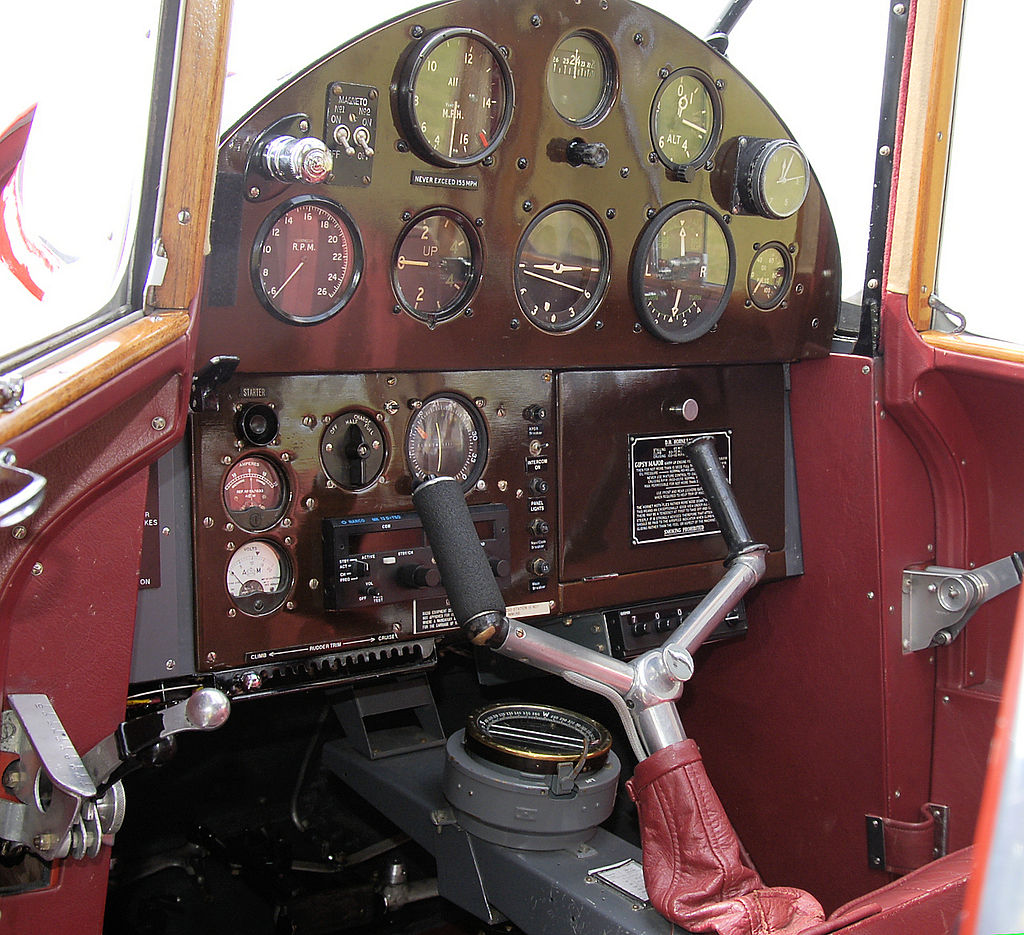

Кокпит авиона Де Хевиланд DH.87 Хорнет Мот

Крила авиона су дрвене конструкције са две рамењаче пресвучена су импрегнираним платном. Горња и доња крила су истих димензија и облика и са сваке стране су подупрта са паром паралелних упорница. Крила су код модела А облика равнокраког трапеза а завршавају се полукружно а код модела Б су правоугаоног облика. Оса крила је била управна на осу трупа авиона. Веома лако се крила при паркирању авиона могу склопити уназад према репу авиона тако да паркирани авион заузме што мање места. Ово је веома практично и при транспорту авиона и гаражирању авиона у хангар.

Стајни трап је био фиксан, класичан, са два предња точка и један клавирски точак на репу авиона као трећа ослона тачка. Стајни трап је направљен од заварених челичних цеви. У предње цеви стајног трапа су уграђени амортизери. Точкови су били од алуминијумског лива са нископритисним гумама. Када се уместо стајног трапа монтирају пловци тада авион Де Хевиланд DH.87 Хорнет Мот постаје хидроавион.

Варијанте авиона Де Хевиланд DH.87 Хорнет Мот

  • DH.87 Хорнет Мот - прототип,
  • DH.87A Хорнет Мот - производни модел са трапезастим обликом крила,
  • DH.87B Хорнет Мот - производни модел са модификованим крилом (правоугаоног облика).

Техничке карактеристике

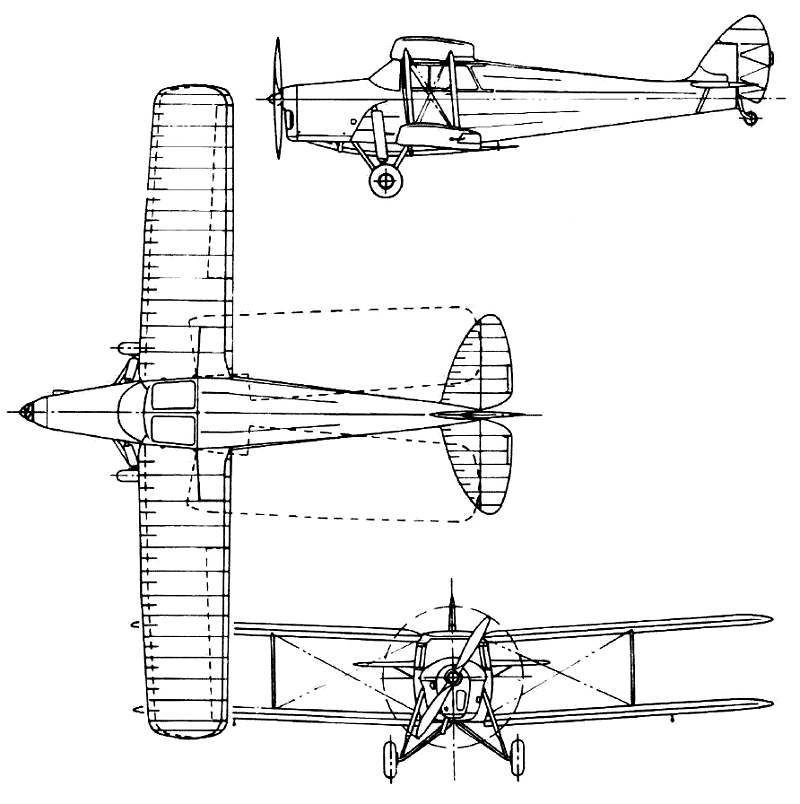

Авион Де Хевиланд DH.87B Хорнет Мот цртеж у три пројекције

Опште

име                   = Де Хевиланд DH.87 Хорнет Мот

намена              =спортски

посада              =1

број путника      =1

порекло             =Велика Британија

произвођач        =de Havilland Aircraft Company

први лет            =9.05.1934.

почетак производње  =1935 до 1938.

уведен у употребу     =1935.

повучен из употребе  =још је у функцији

статус                   =активан

први корисник       =приватни корисници

број примерака      =165

Димензије

дужина                  =7,61 m

размах крила         =9,73 m

висина                   =2,04 m

површина крила     =22,70 m2

Маса


Мотор Gipsy Major инсталиран на авионu DH.87

маса празан            =564 kg

маса полетна          =886 kg

Погон

КЕМ                       =1 х de Havilland Gipsy Major

КЕМ снага              = 1 х 97 kW

КЕМ снагаКС          = 1 x 130 KS

Перформансе

брзина крстарења   =169 km/h

брзина максимална   =200 km/h

долет                        =998 km

плафон лета             =4.500 m

брзина пењања         =210 m/min

Наоружање

Авион није био наоружан.

Земље које су користиле Авион Де Хевиланд DH.87 Хорнет Мот

* Аустралија

* Аустрија

* Белгија

* Канада

* Данска

* Француска

* Индија

* Јужна Африка

* Португалија

* Шпанија

* Швајцарска

* Турска

* Краљевина Југославија

Оперативно коришћење

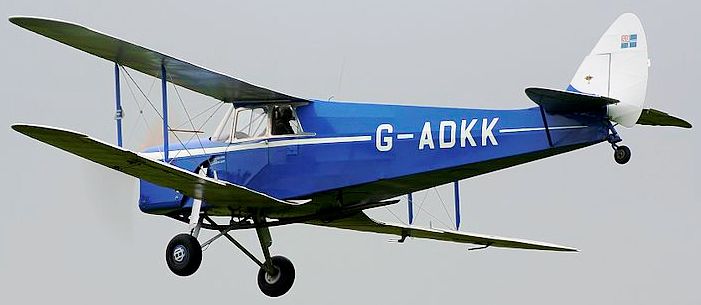

Авион DH.87B Хорнет Мот у лету 2013. год.

Авион Де Хевиланд DH.87 Хорнет Мот је произведен у 165 примерака, иако је пре свега био намењен РАФ-у за почетну обуку војних пилота а у циљу замене постојећег Де Хевиланд DH.85 Тајгер Мот који се користио у ту сврху, пошто РАФ није прихватио овај авион Де Хевиланд га је понудио тржишту тако да су га куповали аеро клубови и приватни корисници. Авион је продат у преко 12 земаља и тржиште га је прихватило јер је то био добар авион како у погледу летних карактеристика тако и поузданости.

Када је почео Други светски рат РАФ их је све мобилисао и доделио им је две улоге прва је била авион за везу при ваздухопловним јединицама а друга је патролни авион за откривање подморница. Ова друга, захтевна улога је била веома тешка улога за ненаоружани конвенционални авион са једним мотором, Међутим захваљујући поузданости овог авиона он је ту улогу обавио на задовољавајући начин. Након Другог светског рата настављено је коришћење овог авиона у цивилне сврхе дуги низ година.

Авион Де Хевиланд DH.87 Хорнет Мот у Југославији

Током 1936. године словеначки индустријалац Радо Хрибар је купио у Енглеској један вишенаменски Де Хевиланд DH.87 Хорнет Мот са два упоредна седишта и затвореном кабином. Авион је у Југославији летео са енглеском регистрацијом G-AEIY, после више од годину дана коришћења власник је вратио авион у Енглеску и тамо га продао јер није хтео да плати царину. Овај авион је 1940. године мобилисан и летео је за РАФ под ознаком AW114.
