Узгон

Ербас А380, на полетању на Париској
изложби. Треба постићи 560 тона

узгона, за одвајање од земље.

Узгон је компонента укупне аеродинамичке силе, нормална на правац кретања тела кроз ваздух. Обележава се са R_z и делује при кретању тела кроз ваздух, уравнотежујући његову тежину, слично као при потапању у течност. Узгон се повезује са крилом авиона, краковима елисе, лопатицама турбине, хидрокрилима глисера, спојлерима аутомобила итд. Све те површине имају заједничко, да им је попречни пресек (у правцу кретања) облика аеропрофила. Узгон је резултат створене разлике притиска, са горње и доње стране аеропрофила, током опструјавања истог.

Општа дефиниција

За више информација видети чланак Аеродинамика.

Аеростатички потисак је једнак тежини ваздуха запремине тела, које мирује у њему. За разлику од хидростатичког потиска, аеростатички је занемарљиво мале величине. Сила потиска, односно узгон, може се постићи и асиметричним опструјавањем ваздуха око тела. Асиметрично опструјавање се постиже ако се тело профилише, у пресеку са равни у којо се жели постићи вектор узгона, добијена контура је аеропрофил. Ако се таква контура закрене под већи поставни (нападни) угао α у односу на правац кретања, узгон се још више повећава. Може се то постићи и равном плочом, без икаквог профилисања, постављеном под нападни угао, у односу на правац кретања. Само је тада аеродинамичка ефикасност далеко мања.

Основне физичке величине, које
карактеришу лет авиона.

Узгон је компонента укупне аеродинамичке силе F, нормална на правац кретања кроз флуид. Најчешће је повезан са фиксним крилом авиона, иако га такође генерише елиса, змајеви, хеликоптерски ротори, крмила, једра и кобилица на једрилицама, хидрокрилце, крилца на тркаћем ауту, ветрогенераторима и другим аеродинамичним објеката. Узгон је такође примењен и у животињском свету, па чак и у биљном код семена појединих врста. Док заједнички значење речи узгон претпоставља савлађивање тежине тела. У техничком смислу узгон може деловати у било ком правцу, дефинисано у односу на правац гравитације. Када авион лети хоризонтално на режиму крстарења већина узгона вертикално уравнотежава тежину летелице. Међутим, када се авион пење, или понире, вектор узгона је нагнут у односу на вертикални правац Узгом може бити наменски усмерен наниже у неким акробатским маневрима летелице, или на крилу (спојлеру) тркачког аутомобила. Такође се може у великој мери усмерити хоризонтално, на пример на једру на једрилице на води.

Аеропрофил је унапређени облик који је у стању да генерише значајно више узгона уз минимизацију отпора.

У аеродинамици се користе бездимензионе аналитичке релације, те се и аеродинамичке силе и моменти своде на бездимензионе коефицијенте. Те релације су добијене димензионом анализом, односно бездимионисањем:

Сагласно томе је дефинисан и узгон:

У аеродинамичким прорачунима се често користи градијент коефицијента узгона по нападном углу α (види дијаграм доле), то је уствари један од дериватива стабилности:

Компоненте аеродинамичке силе и момента аеропрофила	Коефицијент узгона у функцији нападног угла

Узгон аеропрофила

За више информација видети чланак Аеродинамика.

За више информација видети чланак Крило.

Постоји више начина за објашњење физикалности генерисања узгона помоћу аеропрофила. У међувремену су се неки показали као и нетачни.

Њутнов закон

Један од прилаза за објашњење принципа појаве узгона јесте помоћу Њутновог закона, по коме је узгон последица убрзавања ваздушне струје према доњој страни узгонске површине. За тај прилаз, добар је пример ротор хеликоптера, који са својим крацима убрзава ваздух на доле, а реакција на то је сила узгона.

Тај принцип се може квантитативно изразити као последица промене инпулса у струјном пољу ваздуха:

Са закривљеношћу аеропрофила и са повећањем нападног угла α, подешава се убрзавање ваздушне струје на доле, па и интезитет узгона.

Принцип, „дужи пут за исто време“

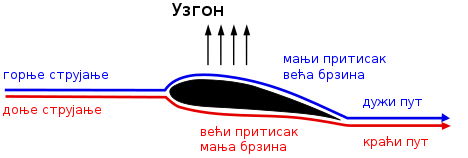

Једноставан и врло раширен принцип објашњавања генерисања узгона на аеропрофилу, познат је по називу „дужи пут за исто време“. Заснива се на поставци да честице, које се крећу по дужој кривини, имају већу брзину, да би сустигле остале у завршној тачки. На основу тога што је при већој брзини мањи статички притисак и обрнуто, ствара се разлика притиска на горњаци и доњаци аеропрофила (илустрација на доњим сликама). Резултат дејства разлике притиска на одређену површину ствара силу узгона аеропрофила, односно крила авиона у целини. Тај принцип се заснива на једначини Бернулија. То побија амерички аеродинамичар професор Џон Андерсон (ен. John D. Anderson). Тврди да то једноставно није тачно, без обзира што је ово објашњење за принцип генерисања узгона најчешће примењивано. То поткрепљује са стручним радовима, а и са симулацијом, приказаном на слици доле, на којој је приказано кашњење честица ваздуха које прелазе дужи пут. Дискредитовањем примене Бернулијеве једначине у овоме принципу, није довођен у питање сам Бернулијев принцип, али професор инсистира и на утицају трења између честица ваздуха.

Разлика притиска, на основу разлике локалних брзина.

Примењивани принципи математичког
моделирања струјања.

Комплекснији приступ

За више информација видети чланак Махов број.

За више информација видети чланак Рејнолдсов број.

Генерисање узгона је у складу са основним, релевантним принципима физике:

• Њутнови закони,
• Једначина континуитета (очување масе), укључујући и чињеницу да аеропрофил приморава ваздух да га опструјава и
• утицај притиска и трења на карактеристике струјања.

Према последњем принципу, притисак зависи од осталих параметара струјања, као што је густина, термодинамичко стање и вискозност. Тангенцијални напон вискозног гаса одређује се са Навиер-Стоксовим једначинама. У многим случајевима, задовољава и апроксимација са укидањем описа међусобног утицаја слојева ваздушне струје, у већем делу струјног тока, то јест са занемаривањем вискозности. Такво струјање се дефинише са Ојлеровим једначинама, уместо са Навиер-Стоксовим. При мањим Маховим бројевима стишљивост се занемарује. Са овим прилазима поправљају се резултати, добијени само на основу Бернулијеве једначине. Произилази да, од многих коришћених метода објашњавања генерисања узгона, већина појединачно коришћених нису довољне, односно тачне, као нпр. изоловано коришћен Бернули или Њутнов закон о кретању. Ниво апроксимација и избор метода дефиниције је приказан са блок шемом на доњој слици. Увођење утицаја стишљивости и сличности струјања постиже се са корекцијама помоћу Маховог и Рејнолдсовог броја.

Теорема Жуковског

Теорема Жуковскогје основна теорема аеродинамике, развијена је почетком 20-тог века. Односи се на генерисање узгона на цилиндру, при

Модел опструјавања цилиндра,
за аналитичко одређивање

силе узгона.

његовом опструјавању са флуидом са циркулацијом. Ти резултати се односе и на аеропрофил, физикалност је потпуно иста, у питању је дводимензионално струјање. Теорема Жуковског се односи на аналитичко одређивање аеродинамичке силе узгона, при струјању флуида око цилиндра.

За уопштавање и поједностављење оваквог струјања уведен је појам циркулације брзине, поједностављено речено циркулације Γ. У питању је математичка дефиниција елементарне циркулације, а са интеграцијом се добија укупна:

Магнусов ефекат показује принудну
ротацију цилиндра у слободној струји
ваздуха, што генерише узгон.

Овај резултат представља силу узгона по теореми Жуковског, која делује по јединици дужине цилиндра. Са множењем, добијеног резултата, са укупном дужином цилиндра L, добија се укупни узгон. При овоме се подразумева да је дуж целе дужине цилиндра раванско струјање. За лакше разумевање овога феномена, погодно је посматрати Магнусов ефекат, код кога се генерише узгон са принудном ротацијом цилиндра, у слободној струји ваздуха. У овом случају се циркулација изазива са принудном ротацијом преко граничног слоја и на једној страни се ваздух убрзава а на супротној успорава. Асиметрија поља брзина значи и асиметрија притиска, а та разлика значи стварање силе узгона. Овај ефекат се доста користи у спортовима са лоптом, посебно у тенису и фудбалу. На начин, остварује се криволинијска путања лопте.

Интеграција расподеле притиска

Узгон се може одредити на основу разлике притиска изнад и испод крила, што се повезује са расподелом брзине изнад и испод крила, преко Бернулијеве једначине. Да би се одредила разлика притиска изнад и испод крила мора се расподела локалних вредности интегралити. На тај начин се одреди укупна сила узгона, за цело крило са једначином:

Где су:  узгон  притисак  јединични вектор притиска  јединични вектор, нормалан на правац слободне струје

У горњој једначини је занемарен утицај трења граничног слоја и коре узгонске површине. Тај утицај на узгон је иначе занемарљив, те ова околност не деградира резултате.

Претходна формула дефинише узгон аеропрофила, то јест за дводимензијално (2D) струјање. За узгон крила, коначног размаха, потребно је извршити поправке утицаја крајева, то јест за услове 3D струјања.

Експериментално одређивање

За више информација видети чланак Експериментална аеродинамика.

У аеротунелима и у лету, мери се узгон. У аеротунелима, на аеромоделима, мери се расподела притиска и принципом интеграције одређује узгон. Такође у аеротунелима, директно се мери узгон са аеровагама. У лету летелице мере се перформансе, па се на основу познавања других релевантних података, посредно израчунава узгон.

Види још

• Махов број
• Рејнолдсов број
• Крило
• Аеродинамика
